Блоки вентиляционные (ВВ,ВБ)

Вентиляционные блоки (вентканалы) — купить в Калининграде от производителя

Вентиляционные керамзитобетонные блоки (ВБ и ВВ) – это самонесущие конструктивные элементы, предназначенные для обустройства естественной вентиляции и создания вытяжки в помещениях. Обязательное наличие системы вентиляции регламентируется санитарно-гигиеническими нормами, и предусмотрено в строениях любого типа: жилых домах различной этажности, общественных и промышленных зданиях.

Данный вид ЖБИ производится согласно ГОСТ 17079-88 и рабочих чертежей на конкретные изделия. Монтаж блоков производится одновременно с возведением несущих стен здания. Купить вентиляционные блоки в Калининграде можно прямо здесь.

Принцип работы вентиляционной системы

Вне зависимости от типа здания, вся система основана на естественной циркуляции воздуха, которая заключается в отводе вредных паров из помещений и одновременном обеспечении притока свежего воздуха (рис.1).

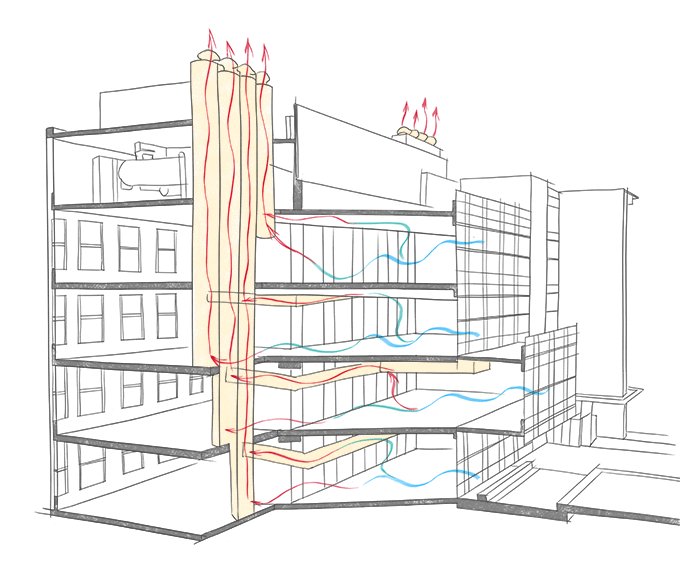

Рис.1 Схема естественной вентиляции в многоэтажном здании

Свежий воздух поступает через открытые окна и выходит через вентиляционные выходы, которые расположены на кухне и в санузлах квартиры. Таким образом, движение воздуха осуществляется по каналам вентиляции за счет тяги, которая образуется естественным путем.

Каким образом работает многоканальный блок в общей системе воздухообмена?

Вентиляционный железобетонный блок образует воздушный поток, движущийся в определенном направлении: вредные запахи всасываются через крайние каналы, затем перемещаются в центральный магистральный канал, и далее выводится наружу.

Заметим, что внутренние перегородки не только разделяют воздушные потоки, но и защищают вытяжку от попадания в нее посторонних предметов и обеспечивают надежность всей системе.

Виды изделий и их конструктивные особенности

В строительстве используется следующие виды вентиляционных жби блоков:

1. монолитные, состоящие из единого блока, в котором расположены вентиляционные отверстия;
2. кирпичные, вентиляционные каналы формируют непосредственно при кладке стен;
3. сборные железобетонные или бетонные, состоящие из отдельных элементов, которые собираются непосредственно на объекте строительства.

По количеству каналов вентблоки бывают:

1. одноканальные, не имеющие внутренних перегородок;
2. многоканальные, с внутренними перегородками, которые разбивают блок на 2-3 канала.

Выбор того или иного типа вентиляционного блока зависит от объема воздуха, циркулирующего в помещении. Для домов малой этажности и простой планировки используются одноканальные блоки, а для многоэтажных зданий с более сложной планировкой – многоканальные.

Монтаж вентиляционных блоков

Купить вентблоки дело одно, а вот последовательность действий при установке следующая:

1. Подготовка изделия к подъему.
2. Строповка и перемещение блока в зону монтажа.
3. Прием блока и его временная фиксация.
4. Расстроповка блока и установка в конструкцию здания.
5. Заделывание стыков между плитами.
6. Сварка элементов и заделка швов цементным раствором.

Заметим, что нормативом закреплено предельно возможное отклонение вентиляционной плиты от вертикали, – это значение составляет 10 мм.

Маркировка и хранение вентблоков

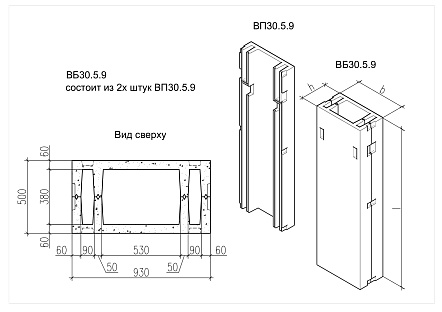

Сборные блоки вентиляции маркируются идентично любым другим ЖБИ. Марка отображает в буквенно-цифровом выражении наименование номенклатуры и его габаритные размеры. Например, маркировка ВБ 30.5.9 означает следующее:

• ВБ – вентиляционный блок;
• 30 дм высотой (округлено значение 2980 мм);
• 5 дм шириной (500 мм соответственно);
• 9 дм длиной (округлено значение 930 мм).

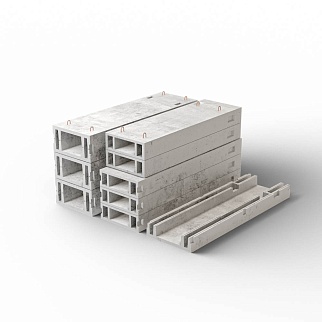

Складировать изделия следует в вертикальном положении, однако допустимо хранение и в горизонтальной плоскости, с укладкой блоков в штабеля высотой не более 2,5 м. ЖБИ должны быть проложены деревянными прокладками, которые располагаются на расстоянии 50 см от края блока.
