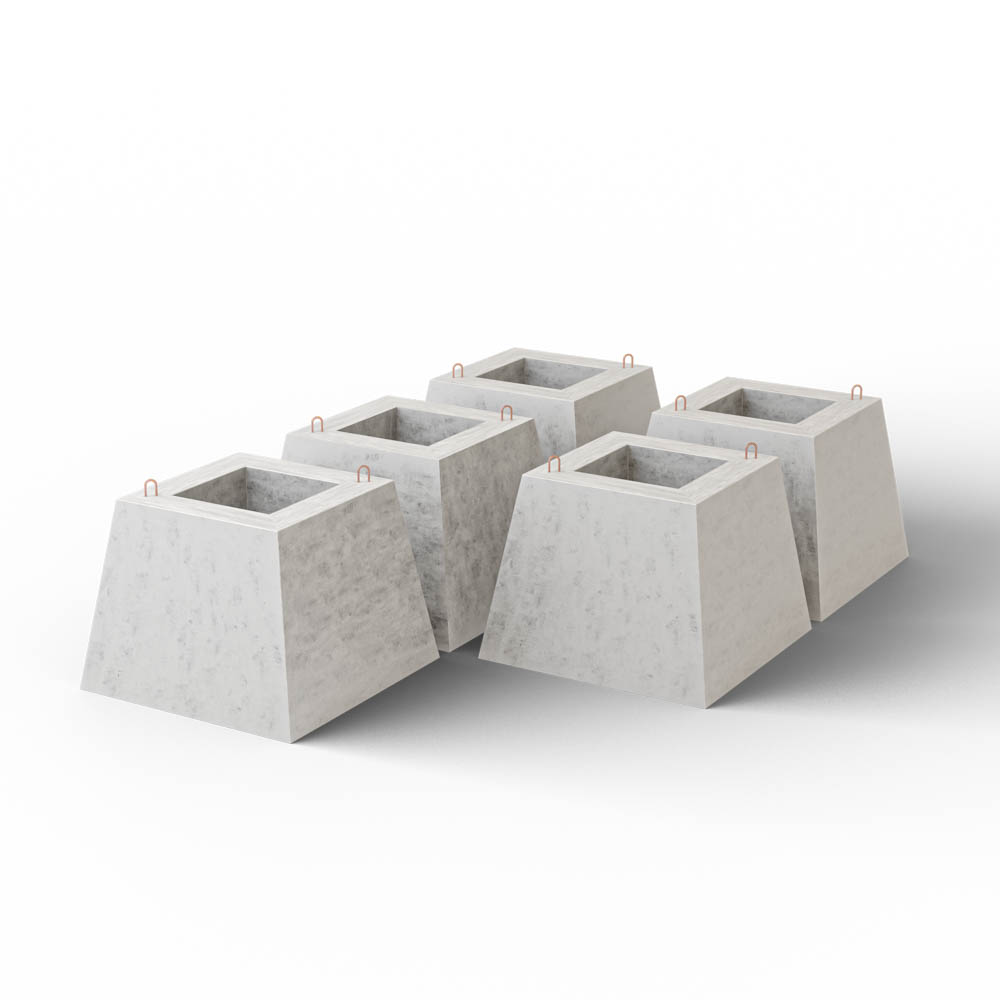

Фундаменты железобетонные сборные для колонн (Ф)

Стакан фундамента — купить в Калининграде от производителя

Железобетонные фундаменты стаканного типа (Ф) предназначены для возведения оснований под колонны, которые могут быть как железобетонными, так и металлическими. Данные элементы фундамента практически не применяются в строительстве жилых зданий, их прямое предназначение – промышленные и инфраструктурные объекты.

Благодаря своей усиленной конструкции, данный класс ЖБИ способен равномерно распределять нагрузку от опор здания и применяется не только для возведения широкомасштабных зданий производственного назначения, но и при строительстве:

• сельскохозяйственных и очистных сооружений;
• автомобильных мостов и эстакад;
• линий электропередач;
• многоярусных подземных гаражей;
• ангаров и складов;
• тепло- и электростанций.

Фундаменты вышеперечисленных строений получаются мощными и усиленными благодаря расширенному основанию блоков.

Заметим, что стаканные монолитные блоки могут применяться только в устойчивых грунтах, только в таком случае обеспечено равномерное распределение нагрузки на все основание. Для почв с просадками и вспучиванием «стаканы» не подходят.

Устройство блоков и их разновидности

Данные фундаментные блоки изготавливаются методом опалубки из тяжелого бетона класса не ниже В15 и жестким армированием по всем поясам (рис.1). Регламентирует производство данных железобетонных изделий ГОСТ 24476-80.

Рис.1 Схема армирования фундамента стаканного типа

Стаканные фундаменты относятся к столбчатому типу и состоят из двух элементов: опорной плиты и выходящего из нее подколонника («стакана»), внутри которого фиксируется жб-колона. Все элементы в комплексе составляют систему стаканного фундамента.

Фундаменты подразделяют на следующие типовые размеры:

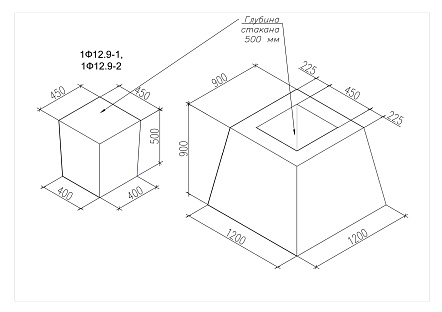

• 1Ф — фундаменты под колонны с поперечным сечением 300х300 мм;
• 2Ф — то же, под колонны с размерами 400х400 мм в поперечном сечении.

Монтаж сборно-монолитных железобетонных фундаментов

Монтаж сборных элементов фундамента не представляет никакой сложности и производится с обязательным применением крана-манипулятора, ввиду значительного веса изделий. Укладка одного блока занимает не более часа, при условии совместной работы машиниста крана и двух подсобных рабочих.

В «стакан» вставляется металлическая или железобетонная колонна, после чего вся конструкция надежно фиксируется цементным раствором. Монтажные петли аккуратно спиливаются болгаркой.

Напомним о том, что перед установкой изделия следует подготовить грунт, устроив специальную «подушку», состоящую из бетонной плиты, песка или щебня.

Маркировка, транспортировка и хранение изделий

Марка стаканных фундаментов состоит из буквенно-цифровых групп, разделенных между собой тире. Первая часть содержит информацию о типе фундамента (под какое сечение колонн предназначен), его размерах в дециметрах: длину и высоту подошвы, округленную до целого числа. Цифра после тире обозначает индекс несущей способности изделия.

Требования ГОСТ 24476 устанавливают следующие правила по части перевозки и хранения стаканных фундаментов:

• Транспортировать фундаменты стаканного типа следует в рабочем положении, размещая их в один ряд и используя деревянные подкладки. Также в обязательном порядке нужно надежно закрепить изделия, чтобы исключить их смещение.
• Хранить фундаменты необходимо в штабелях, высотой в два ряда, так же в рабочем положении согласно маркам и партиям.
• При складировании изделия должны укладываться на плотное и ровное основание. Нижний ряд должен лежать на деревянных подкладках толщиной не менее 30 мм.
• Далее между первым и вторым рядом блоков размещаются прокладки 100 мм высотой, которые должны располагаться строго по одной вертикали.
