Железобетонные перемычки изготавливаются из тяжелого бетона и предназначены для перекрытия проемов в кирпичных стенах зданий различного назначения.
Наименование | Длина, l | Ширина, b | Высота, h | Вес,т | Объем, м3 | Класс бетона | Цена* | Количество, шт. | |
---|---|---|---|---|---|---|---|---|---|
9ПБ 18 - 8-п | 1810 | 120 | 190 | 0,103 | 0,041 | B15 | По запросу | ||
Б-34-мГ | 3400 | 120 | 190 | 0,185 | 0,078 | B15 | По запросу | ||
9ПБ 29-4-п | 2850 | 120 | 190 | 0,162 | 0,065 | B15 | По запросу | ||
9ПБ 25-8-п | 2460 | 120 | 190 | 0,14 | 0,056 | B15 | По запросу | ||
9ПБ 22-3-п | 2200 | 120 | 190 | 0,125 | 0,05 | B15 | По запросу | ||
9ПБ 21-8-п | 2070 | 120 | 190 | 0,118 | 0,047 | B15 | По запросу | ||
9ПБ 18-37-п | 1810 | 120 | 190 | 0,103 | 0,041 | B15 | По запросу | ||
9ПБ 16-37-п | 1550 | 120 | 190 | 0,088 | 0,035 | B15 | По запросу | ||
8ПБ 19-3-п | 1940 | 120 | 90 | 0,052 | 0,021 | B15 | По запросу | ||
8ПБ 17-2-п | 1680 | 120 | 90 | 0,045 | 0,018 | B15 | По запросу | ||
8ПБ 13-1-п | 1290 | 120 | 90 | 0,035 | 0,014 | B15 | По запросу | ||
10ПБ 25-37-п | 2460 | 250 | 190 | 0,292 | 0,117 | B15 | По запросу | ||
10ПБ 21-27-п | 2070 | 250 | 190 | 0,246 | 0,098 | B15 | По запросу | ||
10ПБ 27-37-п | 2720 | 250 | 190 | 0,323 | 0,129 | B15 | По запросу | ||
9ПБ 27-8-п | 2720 | 120 | 190 | 0,155 | 0,062 | B15 | По запросу | ||
9ПБ 13-37-п | 1290 | 120 | 190 | 0,073 | 0,029 | B15 | По запросу | ||
9ПБ 26-4-п | 2600 | 120 | 190 | 0,15 | 0,06 | B15 | По запросу | ||
8ПБ 16-1-п | 1550 | 120 | 90 | 0,043 | 0,017 | B15 | По запросу | ||
8ПБ 10-1-п | 1030 | 120 | 90 | 0,027 | 0,011 | B15 | По запросу |
Железобетонные перемычки (ПБ) используют в качестве перекрытия для оконных и дверных проемов, и являются неотъемлемой частью всей строительной конструкции. Данные изделия применимы не только к кирпичным стенам, но и строениям, выполненным из камня, газобетона, пенобетона, керамзитобетона и других современных стеновых матерьялов. Данные изделия производятся из тяжёлого бетона, класса не ниже В15, и ненапрягаемой арматуры, согласно типовой серии 1.038.1-1 и ГОСТу 948-84.
Основные функциональные задачи данного класса изделий заключаются в следующем:
Согласно нормативам, данные железобетонные изделия подразделяются на следующие типы:
1. ПБ |

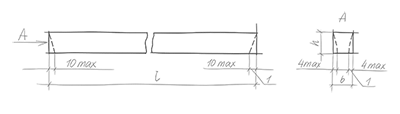

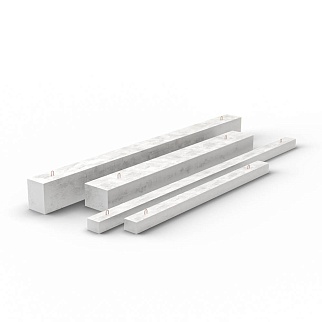

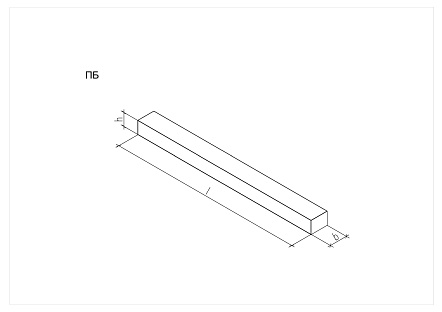

Брусковые – это бруски с квадратным или прямоугольным сечением, которые выпускаются двух типов: с напряженной и ненапряженной арматурой. Ширина бруска не превышает 25 см, а длина 6 м. Брусковые бетонные перемычки применимы для любых видов стен. 1ПБ-10ПБ. Наше предприятие изготавливает перемычки 8ПБ, 9ПБ и 10ПБ без предварительного напряжения. По индивидуальному заказу возможно изготовление и других типов перемычек. |
2. ПП |
Плитные – это изделие, представляющее собой единую плиту брускового типа шириной более 51 см. Монтируются ПП всегда плашмя и только в ненесущие стены здания. 1ПП-6ПП |
3. ПГ |

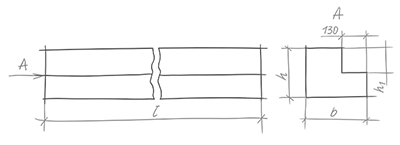

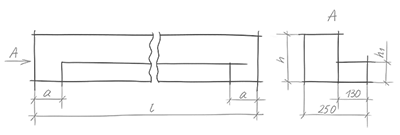

Балочные – изделия имеют ступенчатое Г-образное сечение, именуемое четвертью. Своеобразная ступенька предназначается для плит перекрытия. 1ПГ-7ПГ |
4. ПФ |
Фасадные – применимы для конструкций с выходом на фронтальную часть здания, и предназначаются для перекрытия балочных перемычек с четвертью. |
Из всех вышеперечисленных типов наиболее популярными в строительстве в Калининграде являются брусковые железобетонные перемычки. Данные изделия представлены в нашем каталоге в различных типовых размерах.
Исходя из величины расчетной нагрузки, которую способны выдерживать изделия, различают два вида перемычек:
Заметим, что максимальная нагрузка составляет 3800 кгс/м.
В этой связи, важно учитывать длину ПБ и глубину ее опорной части. Основное правило: глубина опирания перемычки на стенах должна составлять, как минимум, 1/3 ее высоты и быть не менее 10см. Данные значения зависят от типа стен:
Понятно, что чем шире проем, тем больше данное значение.
Условные обозначения, которыми маркируются данные изделия, состоят из букв и цифр, и зашифровывают их основные технические параметры. Например, перемычка, 9ПБ 21-8-п означает брусковую перемычку:
Помимо монтажных петель ПБ могут иметь анкерные выпуски, которые предназначены для их фиксации с балконными плитами, и условно обозначаются дополнительной буквой «а».

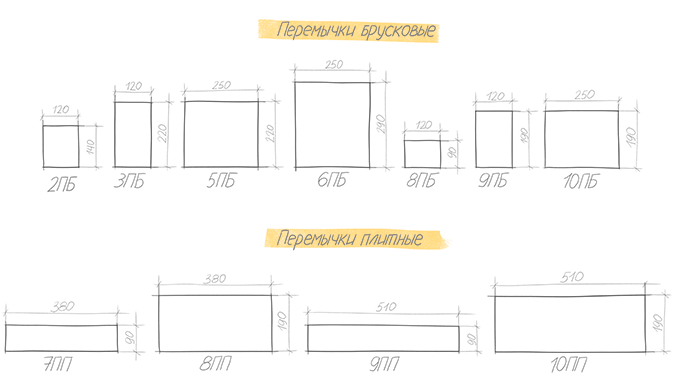

Обозначения кодов сечений стандартных ПБ можно проследить по схеме, представленной ниже:

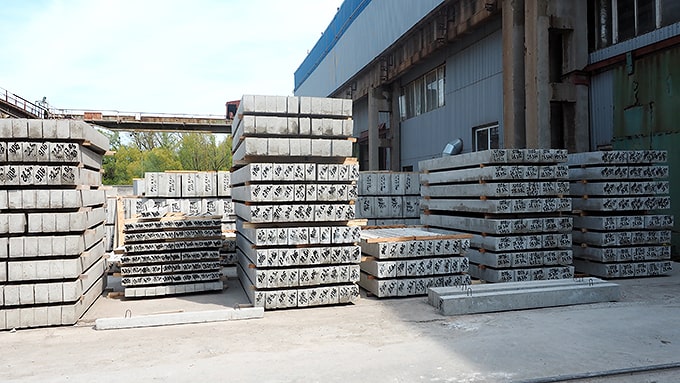

Чтобы не повредить изделия при транспортировке и хранении, необходимо придерживаться некоторых правил, которые здесь мы представим в общих чертах, а подробно они прописаны в ГОСТ 948-2016 в разделе 8.2.
Цена на перемычки железобетонные нашего производства в Калининграде колеблется от 426 до 4626 рублей за штуку.
