Прогоны (ПРГ)

Прогоны (ПРГ), балки железобетонные — купить в Калининграде от производителя

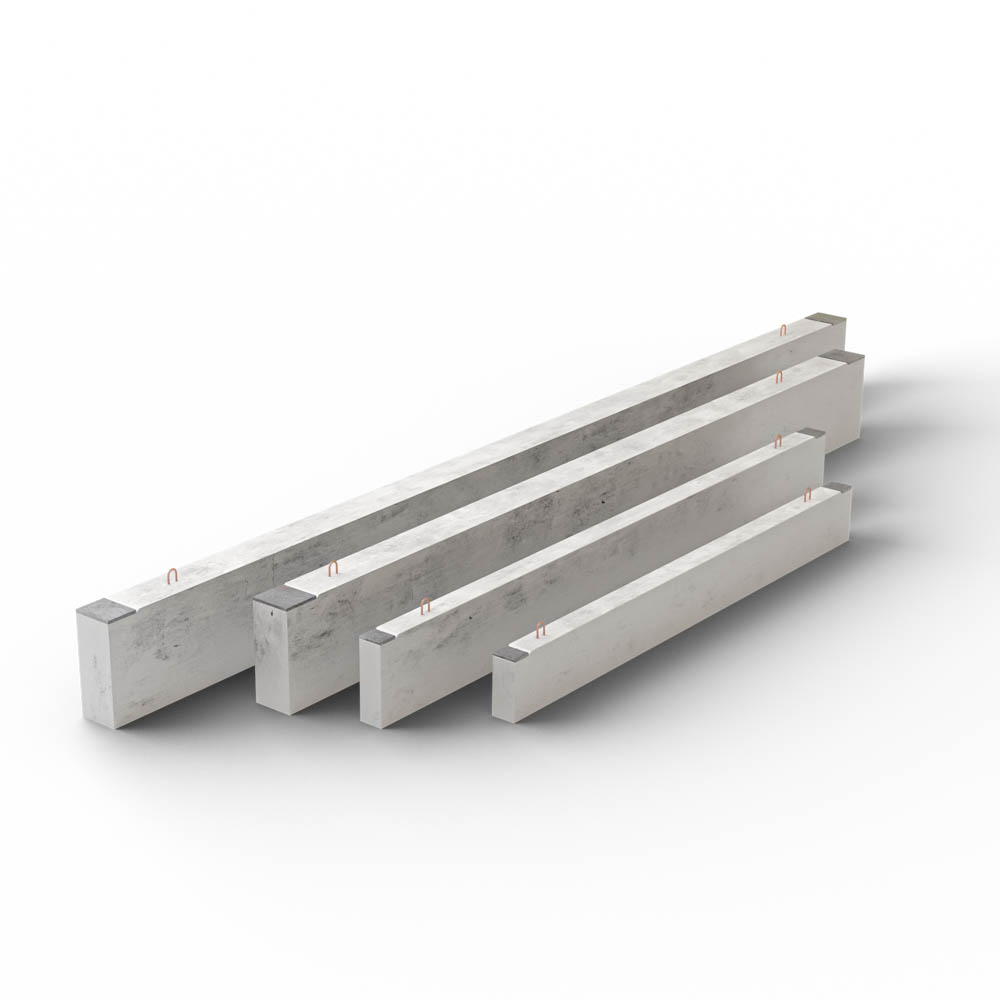

Прогоны (ПРГ) – это однопролетные балки, имеющие высокий и узкий профиль прямоугольного сечения, которые опираются на основные несущие элементы каркаса здания, образуя единую с ним конструкцию. Железобетонные прогоны применяются при возведении блочных или кирпичных зданий, как гражданского, так и промышленного назначения. Прогоны, представленные в нашем каталоге, изготавливаются из тяжелого бетона, класса по прочности не ниже В20, удовлетворяют требованиям ГОСТ 13015 и изготавливаются согласно рабочим чертежами серии 1.225-2 выпуск 12 и выпуск 11.

В каких случаях целесообразно применение ПРГ

Балки железобетонные выполняют функцию балок, и могут опираться на стены здания, ригели или фермы (рис.1).

Данный класс железобетонных изделий может выполнять различные функции и применяется в следующих случаях:

1. в качестве опор для будущих плит перекрытий;
2. в стропильных конструкциях кровель, в том числе плоских, с уклоном менее 5%;
3. как перемычка для широких арок и проемов (оконных или дверных);
4. для обустройства технологических ниш;
5. как связующий элемент составных частей массивного здания.

Виды прогонов и размерный ряд изделий

По своей конструкции, в зависимости от конфигурации сечения, балки прогоны разделяют на 2 основных типа:

• ПРГ – изделия с прямоугольным сечением, которые представлены в нашем каталоге;
• ПР – изделия с тавровым сечением (Т-образное).

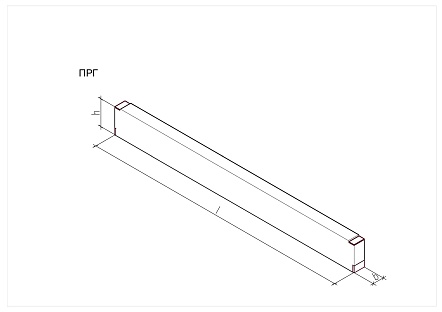

Размерные величины изделий изготавливаемых нашим заводом могут значительно отличаться между собой и варьируются в следующих диапазонах:

• длина (L): 2780 – 5980 мм;
• ширина (b): 120 – 200 мм;
• высота (h): 300 – 400 – 500 мм;
• вес (t): 250 – 1440 кг.

Наряду с маркировкой на изделиях также указывается дата производства, вес и название завода-изготовителя.

Отличие балки бетонной от ригеля

Данные наименования ЖБИ широко применяются в каркасном строительстве, однако отличаются по своему функционалу и применению, и никак не являются одним и тем же элементом каркаса.

Прогоны – это самостоятельные элементы, которые опираются на несущие части сооружения (стены, ригели, фермы) и соединяют их между собой в единый каркас, при этом они всегда располагаются вдоль конструкции здания. Балочное изделие может устанавливаться горизонтально, вертикально или под уклоном, чего не скажешь в отношении ригеля.

Ригель – это поперечные детали, которые укладываются только в горизонтальном положении, и призваны скреплять вертикальные элементы в горизонтальной плоскости. Его цель: распределить нагрузку, усилить или стабилизировать конструкцию (рис.2).

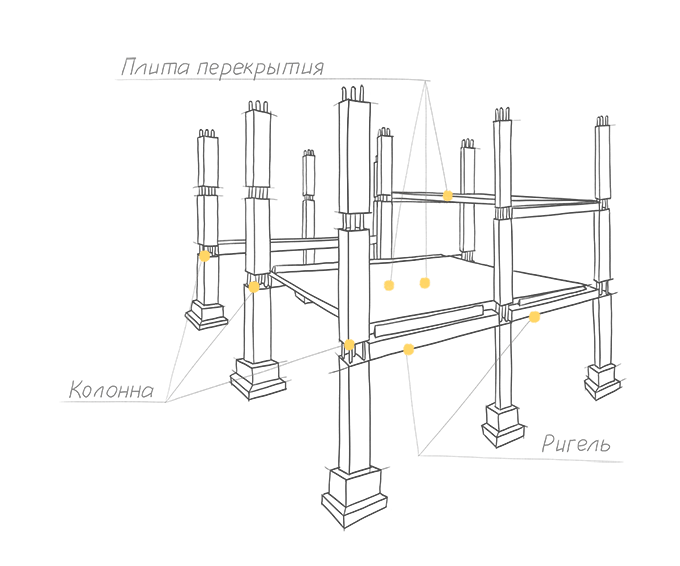

Рис. 2 Основные элементы каркаса промышленного здания.

Маркировка изделий

Маркировка прогонов прямоугольного сечения выражается в буквенно-цифровом формате и включает в себя основные технические параметры. Например, марка ПРГ 45.2.5-4AIII означает изделие:

• 45 дм в длину (округлено 4480 мм);
• 2 дм в ширину;
• 5 дм высотой;
• 4 – с нагрузкой 39,2 кН/м;
• AIII – с ненапряженным типом арматуры.

Транспортировка и складирование

Чтобы ЖБИ не потеряли своих эксплуатационных качеств, необходимо их правильно транспортировать и хранить:

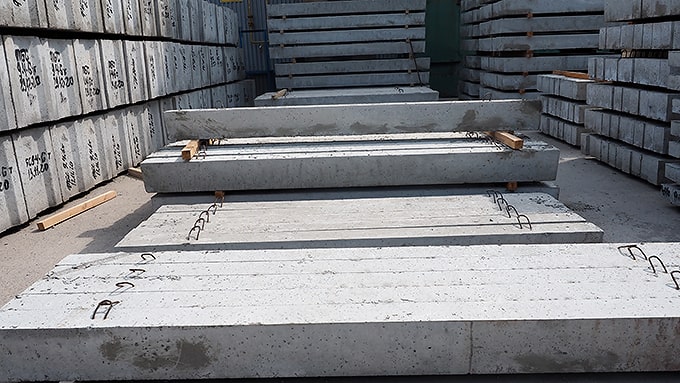

• складировать прогоны рекомендуется штабелями высотой не выше 2-х метров, с использованием деревянных прокладок между ними, по 2 на каждый ряд;
• перевозить данные изделия необходимо на специальном транспорте, в горизонтальном положении, укладывая их на инвентарные прокладки, с надежной фиксацией всех элементов;
• погрузочно-разгрузочные работы осуществляются с использованием специализированной техники и под тщательным надзором специалистов.

В целом, предъявляемые требования, аналогичны для любых других видов ЖБИ.
