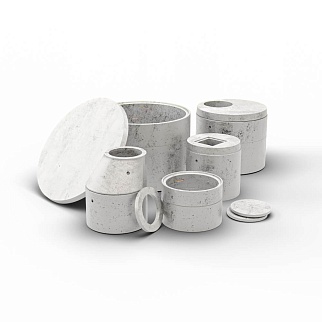

Детали колодцев (КС, КСФ, КСДФ, ПП, ПН)

Железобетонные конструкции из тяжелого бетона предназначенные для сооружения стен подземных колодцев самых различных инженерных коммуникаций, в том числе канализационных септиков, водо- и газопроводов, а также для обустройства смотровых колодцев. Изготавливаем кольца с днищем и без него, конусные горловины.

Диаметр
Высота
Диаметр
Высота
При оформлении заказа онлайн гарантируем ответ в течение часа.
Не нашли в каталоге – оформите спецзаказ
Цена и стоимость указаны с учетом НДС 20%
Наименование Диаметр Высота Толщина, h Вес,
т
Объем, м3 Класс бетона Цена* Количество, шт.
КСф 10.9 без скоб (кольцо садовое) 1000 мм 80 0,6 0,24 B20 2 300 ₽

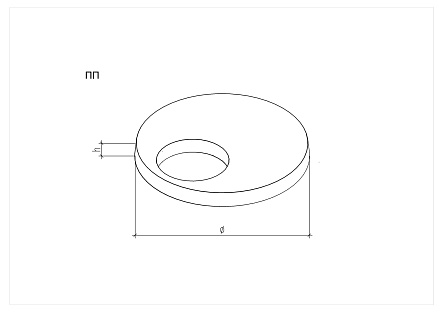

ПП10-1( отв. Ø700) 1160 мм - 150 0,25 0,1 B20 2 921 ₽

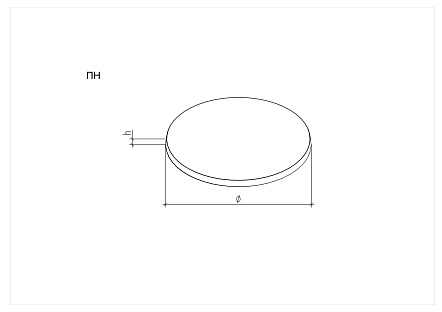

ПН20 для двухметровых колец 2500 мм - 120 1,42 0,59 B20 11 400 ₽
ПН15 для полутораметровых колец 2000 мм - 120 0,94 0,38 B20 5 780 ₽
ПН10 для метровых колец 1500 мм - 100 0,43 0,18 B20 3 300 ₽
КСФ 20.5 2000 мм 530 мм 100 0,825 0,33 B25 5 600 ₽
КСФ 20.7 2000 мм 780 мм 100 1,228 0,491 B25 6 251 ₽
КСФ 15.7 1500 мм 780 мм 90 0,835 0,334 B25 4 152 ₽
КСФ 15.5 1500 мм 530 мм 90 0,555 0,222 B25 3 450 ₽
КСФ 15.10 1500 мм 1030 мм 90 1,12 0,447 B25 4 692 ₽
КСФ 10.7 1000 мм 780 мм 80 0,503 0,201 B25 2 600 ₽
КСФ 10.5 1000 мм 530 мм 80 0,335 0,134 B25 2 250 ₽
КСФ 10.10 1000 мм 1030 мм 80 0,675 0,27 B25 3 000 ₽

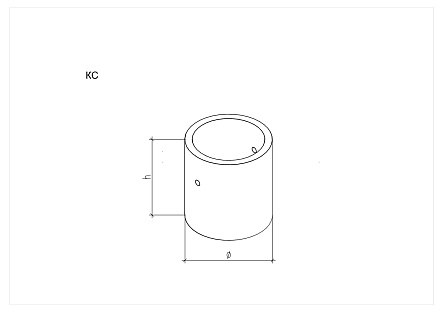

КС7.9 700 мм 890 мм 70 0,36 0,15 B20 2 300 ₽

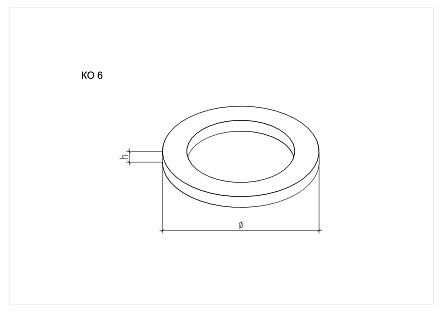

КО-6 (отв. Ø580) 840 мм - 70 0,048 0,02 B20 840 ₽

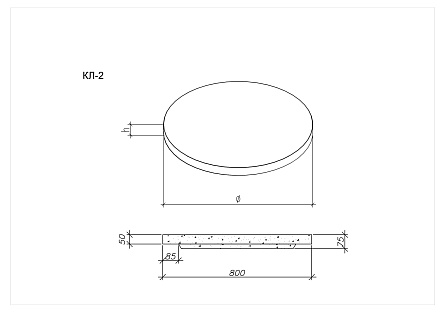

КЛ-2 800 мм - 75 0,072 0,03 B15 1 320 ₽
ГКф 10/6.6 1160 мм 630 мм 80 0,372 0,155 B22,5 2 400 ₽
1ПП20-2 (отв. Ø700) 2200 мм - 160 1,38 0,55 B20 11 620 ₽
1ПП20-1 (отв. Ø700) 2200 мм - 160 1,38 0,55 B20 10 710 ₽
1ПП15-2 (отв. Ø700) 1680 мм - 150 0,68 0,28 B20 5 501 ₽
* Цена указана без учета скидки.
Мы уточним стомость заказа после обработки заявки.
Внимание, стоимость доставки расчитывается отдельно
Перейти в корзину
Вам также может быть интересно:

Колодцы железобетонные и детали к ним (жб кольца, днища, крышки) — купить в Калининграде от производителей

Железобетонные колодцы, представленные в нашем каталоге производятся согласно ГОСТ 8020, а так же по ТУ и применяются в промышленном, жилом и дорожном строительстве. Элементы колодцев используют для строительства самых различных подземных систем:

  • водопровода, водоотвода, колодца;
  • канализации, промышленных стоков;
  • септиков и выгребных ям;
  • теплосетей и газопроводов.

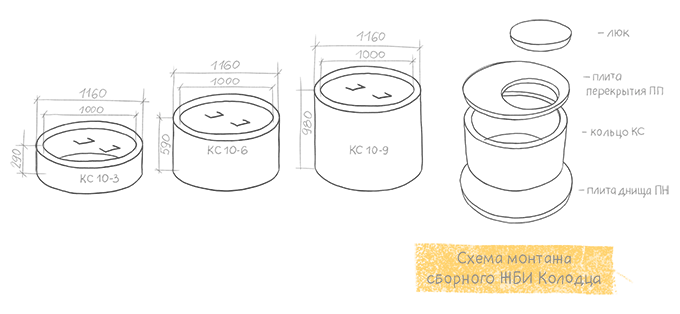

Напомним, что железобетонный колодец, как правило
состоит из следующих элементов:

  1. люка (крышки);
  2. плита колодца пп;
  3. колец жби;
  4. днища колодца.

калининград колодец кольцо

Каждый элемент колодца жби имеет свое буквенное обозначение:

Элементы колодца и их обозначения
Люки (крышки) Кольца Плиты перекрытий и оснований
ЛПП тип Л — люк полимер-песчаный (легкий) КС – кольцо стеновое ПП, 1ПП – плита перекрытия
ЛПП тип Т — люк полимер-песчаный (тяжелый) КСФ – кольцо стеновое с фальцевым соединением ПН – плита низовая (днище)
Л — люк легкий КСФД– кольцо стеновое с дном и фальцевым соединением ПО – плита опорная
Т — люк тяжелый КО – кольцо опорное (доборное)
ГКф – горловина конусная

Заметим, что бетонные колодцы не устанавливают в районах вечной мерзлоты и повышенной сейсмичности. Для этого необходимо разработать специальные конструкции, которые будут учитывать данные климатические и природные условия.

Технология и этапы производства железобетонных колодцев

Элементы колодца изготавливают из специальной бетонной смеси, в состав которой входит:

  • цемент;
  • песок;
  • щебень / гравий;
  • техническая вода;
  • пластификатор для бетона.

Принцип изготовления схож для всех ЖБИ, и предполагает использование специальной металлической оснастки и соответствующего оборудования.

  1. Все выше перечисленные компоненты смешивают в определенной пропорции, помещая их в специальное оборудование, которое тщательным образом вымешивает состав до однородной массы.
  2. В опалубке размещают стальную арматуру, которая придаст дополнительную прочность будущим ЖБИ.
  3. Полученную бетонную смесь заливают/укладывают внутрь специальной формы. Затем при помощи автоматической вибрации раствор равномерно распределяется по форме и заполняет ее.
  4. По истечении суток, после соответствующей тепловой обработки изделие извлекается из формы и устанавливается на открытой территории выстаиваться, а так же для их маркировки и приемки отделом технического контроля.

В свою очередь без тепловой обработки изделие только через неделю приобретает 50% своей базовой прочности, а через 28 дней полностью готово к использованию. Поэтому и используется тепловая обработка.

Типы соединения колодезных колец (стеновых)

В зависимости от того, каким образом изготовлена торцевая часть кольцевых элементов, зависит тип их стыковки в общей конструкции колодца. В этой связи различают два типа соединения:

  • Фальцевое. Торцы колей имеют специальные выступы и выемки, выполняющие функцию замка. При монтировании колец необходимо просто их совместить.
  • Плоское. Кольца с совершенно ровными торцевыми частями устанавливаются друг на друга встык, и фиксируются между собой раствором.

Фальцевое соединение отличается более стабильным и герметичным креплением, и предотвращает смещение колец, например, при поднятии грунтовых вод. При маркировке таких колец к буквенной аббревиатуре добавляется буква «Ф». Мы выпускаем кольца обоих типов, как прямые, так и фальцевые.

колодцы железобетонные

Маркировка продукции

Приобретая необходимые изделия, необходимо обращать внимание на их марку, чтобы все составные части колодца при монтаже соответствовали друг другу

В этой связи, необходимо понимать, о чем говорит буквенно-цифровая аббревиатура, которой маркируются все ЖБИ, в том числе и элементы колодца. В отношении последних можно отметить следующее:

  • Буквенные обозначения дублируют название элементов колодца, это мы уже выяснили вначале нашего повествования, представив всю аббревиатуру в таблице.
  • Цифры обозначают типоразмер: внутренний диаметр, высоту изделия, класс прочности.

Например, маркировка КСФ10.3 обозначает:

  • КСФ – кольцо стеновое с фальцевым соединением;
  • 10 – диаметром кольца 10 дм (1000 мм);
  • 3 – высотой изделия 3 дм (330 мм).

Особенности транспортировки, хранения и монтажа кольцевых элементов

В силу конструктивных особенностей колодезных колец необходимо соблюдать определенные правила при транспортировке и хранении данных ЖБИ:

  • Транспортировать кольца следует стоя, чтобы торцевые части располагались сверху и снизу.
  • Производить разгрузку изделий с автотранспорта путем их сбрасывания или скатывания запрещено. Перемещать изделия можно только используя монтажные петли или специальные отверстия для строповки.
  • Складировать изделия навалом нельзя, их следует штабелировать в 2-3 уровня.
  • Не допускается перемещение колец по уклону без применения катков или подкладок.

Установка колец должна производиться при помощи грузоподъемных механизмов в специально подготовленные (выкопанные) ниши, и фиксироваться согласно типу стыковки. Как правило, размер котлована превышает диаметр кольца на 10-15%.

Цена на колодцы железобетонные нашего производства в Калининграде колеблется от 530 до 11347 рублей за элемент.
