Колодцы кабельных сетей (ККС, КТК)

Колодцы кабельной канализации и связи имеют сложную геометрическую форму служат для обустройства кабельной канализации – это отдельное направление строительства технических инженерных сооружений. Состоят как правило из двух половин верхняя и нижняя. В верхней имеется люк.

При оформлении заказа онлайн гарантируем ответ в течение часа.
Не нашли в каталоге – оформите спецзаказ
Цена и стоимость указаны с учетом НДС 20%
Наименование Длина,
l
Ширина, b Высота, h Вес,
т
Объем, м3 Класс бетона Цена* Количество, шт.
ККС5-10н 2990 1600 1 000 2,98 1,24 B15 23 316 ₽
ККС5-10в 2990 1600 1 000 2,88 1,2 B15 22 987 ₽
ККС4-10н 2390 1300 1 000 2,21 0,92 B15 17 364 ₽
ККС4-10в 2390 1300 1 000 2,11 0,88 B15 16 770 ₽

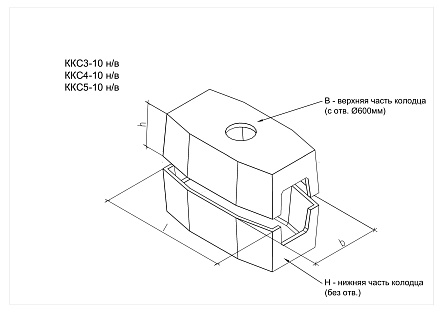

ККС3-10н 1950 1160 870 1,27 0,53 B15 10 307 ₽
ККС3-10в 1950 1160 870 1,22 0,51 B15 10 121 ₽

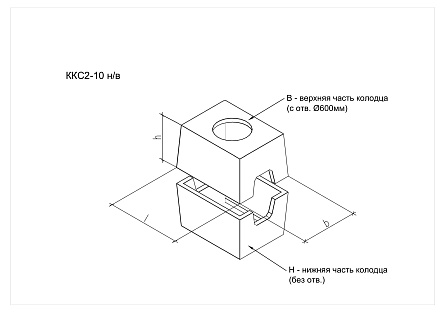

ККС2-10н 1350 1030 780 0,72 0,3 B15 7 644 ₽
ККС2-10в 1350 1030 780 0,67 0,28 B15 7 106 ₽

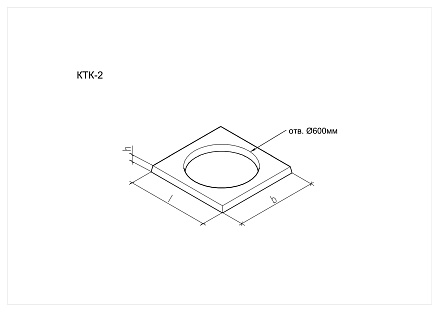

КТК-2 с отв. Ø600 820 800 59 0,052 0,022 B15 875 ₽

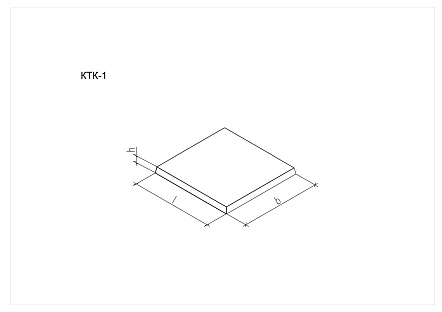

КТК-1 820 800 59 0,092 0,038 B15 1 028 ₽

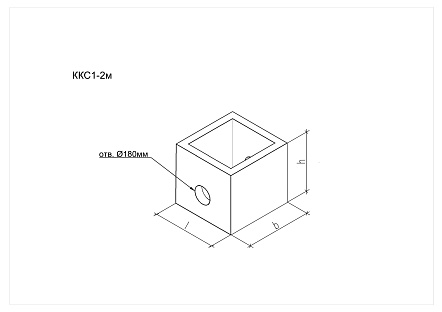

ККС1-2м 665 645 600 0,295 0,123 B15 3 179 ₽
* Цена указана без учета скидки.
Мы уточним стомость заказа после обработки заявки.
Внимание, стоимость доставки расчитывается отдельно
Перейти в корзину
Вам также может быть интересно:

Здесь вы можете купить в Калининграде кабельные колодцы связи от производителя

Колодцы кабельных сетей (ККС) применяют в строительстве технических инженерных коммуникаций, а именно:

  • электрических сетей;
  • телефонных линий;
  • оптоволоконных систем;
  • проводной радиосвязи.

Данный класс железобетонных изделий производится согласно требованиям ТУ 45 1418-80, ГОСТ 13015, рабочих чертежей и имеет пять типовых размеров: от ККС 1 до ККС 5. Цифра обозначает типовой размер колодца, каждый из которых на порядок крупнее предыдущего, от наименьшего (1) до наибольшего (5). Купить кабельный колодец связи в Калининграде вы всегда можете на этом сайте.

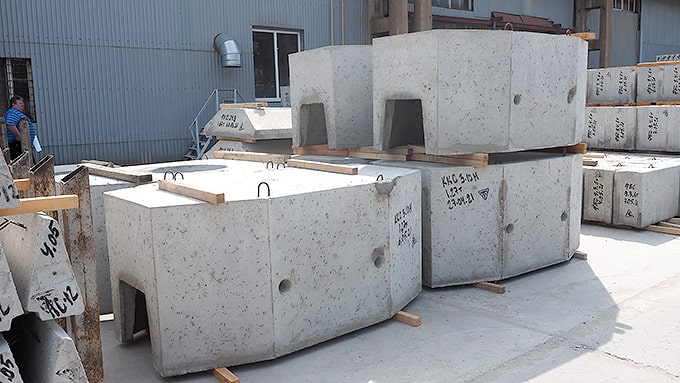

купить кабельный колодец калининград

В нашем каталоге представлены кабельные колодцы связи длиной от 665 мм до 2990 мм.

Основные функции колодцев КСС

Данные железобетонные конструкции предназначены для выполнения следующих функций:

  • Обеспечивать монтаж коммуникационных узлов и телефонных линий.
  • Защищать кабель и оборудование под землей от внешних воздействий, а также подвижки грунта.
  • Предоставлять доступ к системе связи для ее диагностирования и обслуживания.

Конструктивные особенности

ККС колодец представляют собой сложную геометрическую форму, состоящую из верхнего и нижнего блока (рис.1). При соединении вышеупомянутых элементов получается единая конструкция с люком в верхней части и отверстием в торцевой, для ввода кабельных сетей. Заметим, что люк, вне зависимости от типоразмера самого колодца, всегда имеет диаметр 600 мм.

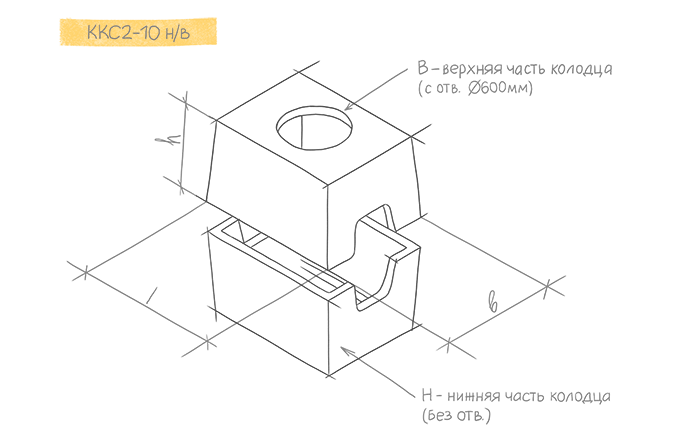

колодец ккс схема

Рис.1 Конструкция ККС

Таким образом, ЖБИ выполнено в виде смотрового резервуара, внутри которого расположены муфты электрического кабеля. Наличие пространства внутри колодца позволяет специалисту получать доступ к сетям, и в оперативном порядке проводить их плановое обслуживание или ремонт.

Напомним, что ЖБИ колодцы связи предназначены для грунтов, которые не проседают и не пучатся.

Разновидности ККС

Кабельные колодцы отличаются по назначению и типовым особенностям конструкции. Вариативность форм позволяет построить сооружения практически в любых условиях. По конфигурации колодцы бывают:

  • проходные (линейные) – устанавливаются на прямом участке канализационного канала или угол отклонения не превышает 30°;
  • угловые (поворотные) – предназначены для монтирования на поворотах трассы под прямым углом и имеют поворотный изгиб и кривой радиус;
  • разветвительные (узловые) – соединяют в одну камеру несколько линий коммуникаций, образуя так называемый «узел связи», который может включать в себя до четырех труб;
  • станционные – монтируются близ здания АТС, и соединяются со станционной кабельной шахтой.

Типы ККС1 и ККС2 являются проходными и имеют один или два ввода каналов ввода соответственно, остальные могут иметь от 6 до 24 каналов одновременно.

Резюмируя все вышеизложенное, заметим, что выбор того или иного типа колодца определяется проектом, с учетом направления и поворотов трассы, назначения дорожного полотна (проезжая или пешеходная зона) и перспектив развития сети.

Пример маркировки изделий

Маркирование колодцев, как и любых других ЖБИ, регламентируется гостандартом. Например, аббревиатура ККС2-10в несет в себе следующую информацию:

  • ККС – колодец кабельной связи
  • 2 – типовой размер
  • 10 тонн – расчетная нагрузка
  • в – верхний блок.

Цена на кабельные колодцы связи нашего производства в Калининграде колеблется от 1019 до 23086 рублей за штуку.
