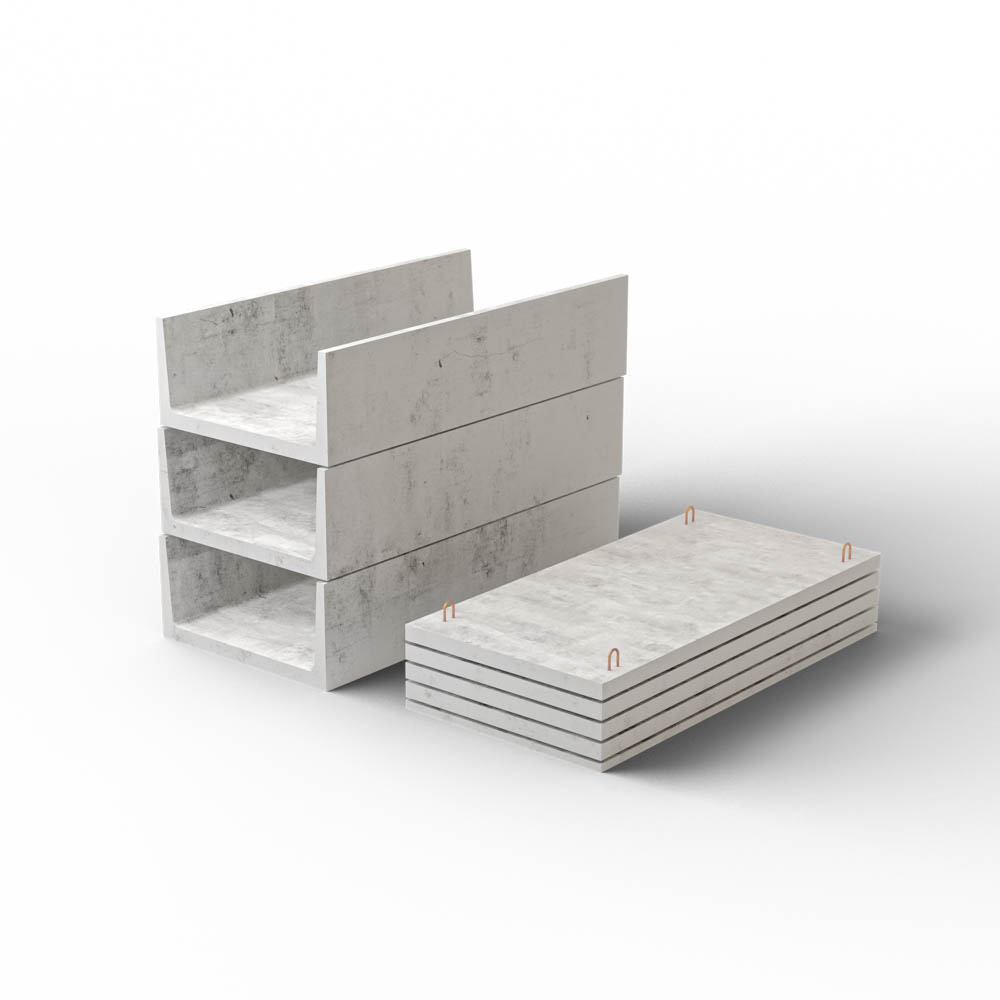

Плиты и лотки теплотрасс (П, Л)

Плиты и лотки теплотрасс предназначены для прокладки в них электрических кабелей, трубопроводов различного диаметра и назначения. Также возможно обустройство с использование лотков подземных транспортных галерей, а также установка внутри каналов транспортеров. Возможно изготовление каналов с помощью двух уложенных один на другой лотков, соединяемых между собой короткими отрезками двутавров, которые укладывают в продольные швы образуемого канала или тоннеле.

При оформлении заказа онлайн гарантируем ответ в течение часа.
Не нашли в каталоге – оформите спецзаказ
Цена и стоимость указаны с учетом НДС 20%

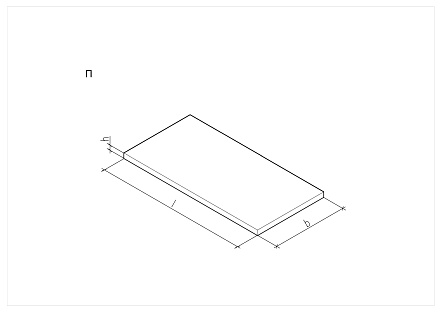

Наименование Длина,
l
Ширина, b Толщина, h Вес,
т
Объем, м3 Класс бетона Цена* Количество, шт.
П11-8 2990 1480 100 1,05 0,44 B22,5 11 795 ₽
П8-8 2990 1160 100 0,84 0,35 B15 8 888 ₽
П5-8 2990 780 70 0,4 0,16 B15 4 589 ₽
Л6-8/2 2970 1160 530 1,1 0,45 B22,5 12 379 ₽
Л11-8/2 2970 1480 700 1,73 0,72 B22,5 20 106 ₽
Л3-8/2 2970 780 380 0,72 0,3 B15 6 841 ₽
П11д-8 740 1480 100 0,27 0,11 B22,5 3 114 ₽
П8д-8 740 1160 100 0,22 0,09 B15 2 807 ₽
П5д-8 740 780 70 0,1 0,04 B15 1 492 ₽
Л6д-8 720 1160 530 0,27 0,11 B22,5 3 682 ₽
Л11д-8 720 1480 700 0,44 0,18 B22,5 6 042 ₽
Л3д-8 720 780 380 0,18 0,075 B15 2 279 ₽
* Цена указана без учета скидки.
Мы уточним стомость заказа после обработки заявки.
Внимание, стоимость доставки расчитывается отдельно
Перейти в корзину
Вам также может быть интересно:

Плиты и лотки теплотрасс железобетонные — купить в Калининграде от производителя

Плиты и лотки теплотрасс (П, Л) предназначены для сооружения подземных конструкций тоннельного типа для дальнейшей прокладки в них инженерных коммуникаций. Коммуникационные сети могут включать в себя электрические кабеля, канализационные системы или трубы водоснабжения, имеющиеся в каждом здании. Устройство сетей выполняется по канальной технологии, согласно требованиям СП.

Заметим, что бетонные лотки имеют различные габариты: самые большие геометрические размеры у каналов и тоннелей, а наименьшие – у доборных лотков, длина которых не превышает 750 мм. Конструкции из сборных элементов, высотой до 1500 мм именуются каналами, а выше 1800 мм – тоннелями.

Данный вид ЖБИ изготавливают на основании установленных нормативов и рабочих чертежей, из бетона класса В 15 и выше, арматурного каркаса из высокопрочной стали, арматурных сеток. Плиты и лотки широко применяются при строительстве дорог и для прокладки теплотрасс различного назначения. Данные железобетонные элементы применяются как в обычных грунтах, без грунтовых вод и сейсмических воздействий, так и на просадочных грунтах, и при обилии грунтовых вод.

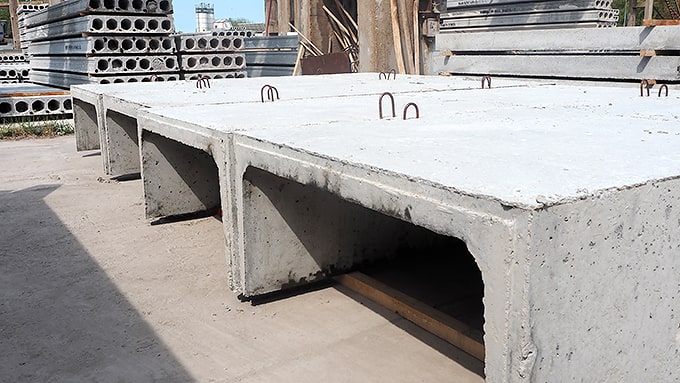

лотки теплотрасс железобетонные

Бетонные лотки — особенности установки

Начнем с того, что уровень заглубления железобетонных тоннелей зависит от весовой нагрузки на будущую подземную конструкцию и может варьироваться в пределах от 0,5 м до 6 м относительно уровня поверхности грунта. Особенно влияет на данный показатель наличие инженерных или инфраструктурных сооружений, например:

  1. трубопровод, который будет проходить вдоль автотрасс, закладывается ниже уровня магистрали на 0,5-6 метров;
  2. уровень залегания железобетонных конструкций, проходящих под железнодорожными путями, может быть 1-4 метра глубиной, причем лотки должны выдерживать нагрузку 15 тн/м2;
  3. коммуникационные сети, размещенные в производственных цехах, углубляют не более, чем на 0,3 метра, а выступать на поверхности конструкции могут на 0,2 м-0,4м.

Ну, конечно, сначала вам нужно купить жб-лотки, а само возведение инженерной сети состоит из последовательно выполненных этапов:

  1. Выемка грунта и подготовка траншеи.
  2. На дно траншеи укладывается 10 см слой речного песка.
  3. Монтаж лотков теплотрассы в канале и устройство труб коммуникаций внутри них.
  4. Изоляция трубопровода от попадания в него грунтовых вод.
  5. Укладывание и закрепление плит на лотки.
  6. Изоляция мест стыков плит раствором, битумом или иным пластичным материалом.
  7. Засыпка траншеи грунтом, одновременно с двух сторон, чтобы не было перекосов.

Напомним, что в процессе монтажа следует учитывать тип грунта и глубину расположения грунтовых вод. Данные характеристики тщательно исследуются еще на стадии проектирования.

Маркировка и хранение

При маркировании данных ЖБИ указывается следующая информация:

  • марка изделия;
  • дата выпуска;
  • класс бетона по прочности;
  • вес;
  • знак ОТК.

Марка содержит типоразмер продукции, выраженный в дм, и показатель допустимой для него нагрузки. Так, марка лотка Л11-8/2 означает:

  • Л – лоток
  • 11 – порядковый номер изделия характеризующий его типовой размер;
  • 8 – величина вертикальной равномерно-распределенной эквивалентной расчетной нагрузки 8тс/м2;
  • / 2 – длина стандартного серийного лотка (5970мм ~ 6м) уменьшена в 2 раза т.е 2970мм ~ 3м.

Отметим также, что дополнительно для доборных изделий, к марке добавляется буква «д» (Л3д-8), а к лоткам с закладными изделиями – «а».

Хранить изделия необходимо на складе, в штабелях, высотой не более трех рядов и обеспечив наличие прокладок в местах расположения монтажных петель.

Цена на лотки железобетонные нашего производства в Калининграде колеблется от 1416 до 19 082 рублей за штуку.
