Плиты плоские железобетонные (ПТ)

Плиты перекрытия плоские железобетонные — купить в Калининграде от производителя

Железобетонные плиты техподполья (ПТ) предназначаются для перекрытия подпольных каналов коммуникаций, проходящих внутри зданий различного типа. Данные плиты используют для покрытия лотков теплотрасс, в которых проложены различные инженерные коммуникации, трубопроводы или кабельные сети.

Полнотелые ЖБ-плиты изготавливают согласно стандарту: серия 1.243.1-4 из тяжелого бетона класса B15 и морозостойкостью F 75, и армируют стальной проволокой с периодическим профилем сечения класса Bp1 по ГОСТ 6727-80. Для перемещения и монтажа изделий в них предусмотрены специальные строповочные петли из горячетканной гладкой стали класса А240.

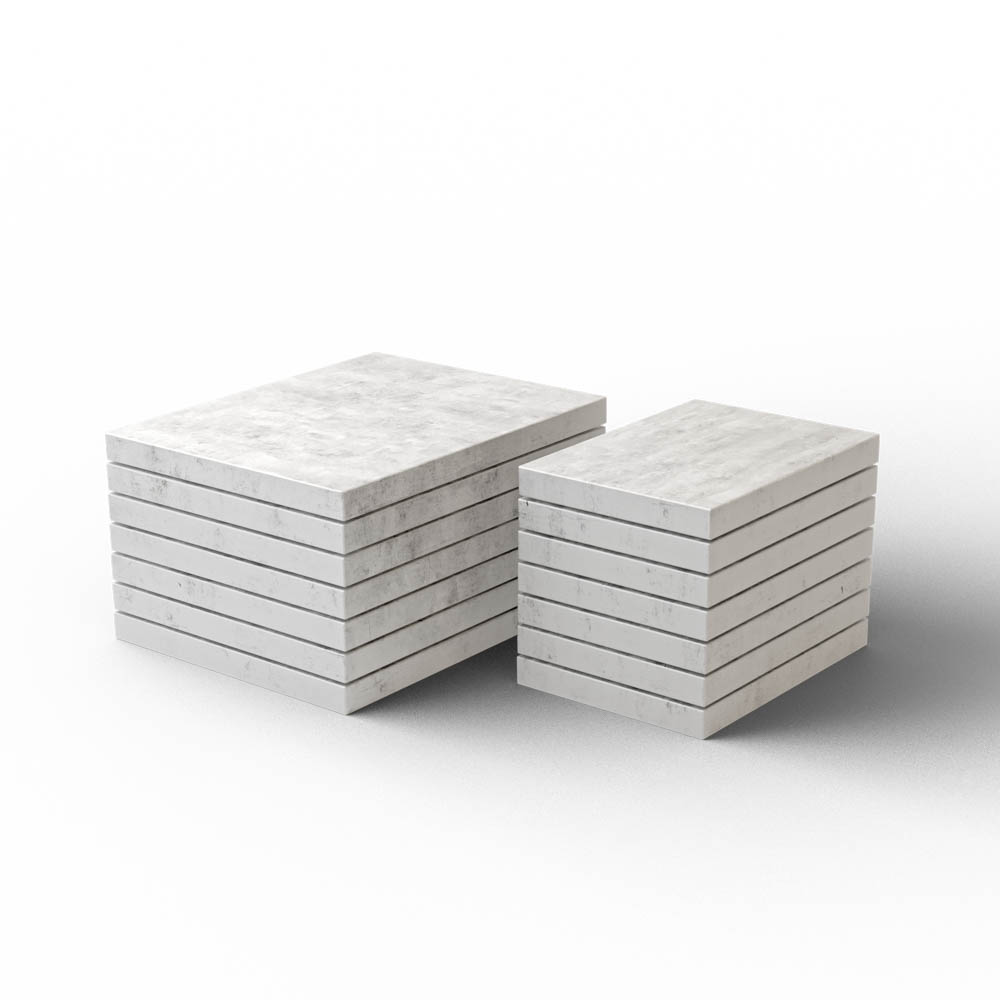

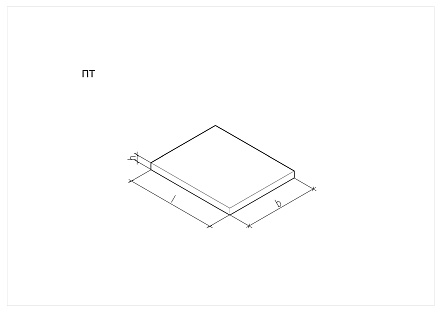

В нашем каталоге представлены плоские железобетонные плиты длиной 1100 мм и 800 мм, и шириной 900 мм и 600 соответственно. Толщина плит одинакова для всего номенклатурного ряда и составляет 80 мм.

Факторы, влияющие на выбор плит ТП

При выборе необходимой марки ПТ необходимо учитывать следующие величины:

1. Ширину лотка. Длина плиты должна соответствовать внешним параметрам ширины лотка и четко координироваться с ним при покрытии коммуникационного канала.
2. Расчетную нагрузку. Для любого ЖБИ рассчитывается максимально допустимое значение нагрузки, которую будет испытывать изделие в процессе его эксплуатации. В данном случае это значение включает в себя вес покрывающего конструкцию грунта и внешнюю нагрузку.

Данные по выбранным плитам в обязательном порядке вносятся в проектную документацию.

Монтирование изделий

Напомним, что установка плиточных изделий производится после:

• укладки лотков теплотрасс и обустройства внутри них труб коммуникаций;
• соединения стыков труб и теплоизоляции трубопровода.

После того, как коммуникации уложены в лотки и тщательно изолированы, их накрывают плитами перекрытия, согласно положению, указанному в проекте. При этом важно учитывать следующие моменты:

• плита должна опираться на стенки лотка согласно схемы опирания по серии 1.243.1-4;
• гидроизоляционные материалы должны надежно изолировать стыки соединения плит и лотков, во избежание проникновения внутрь канала дождя или талых вод.

Завершающим этапом монтажа является засыпка траншеи и уплотнение грунта. Засыпку следует производить равномерно с обеих сторон, используя местный грунт или песчано-гравийную смесь.

Пример маркировки изделий

Марки плит техподполья состоят из буквенных и цифровых обозначений, последовательно выражающие основные параметры изделия: допустимую величину нагрузки, длину и ширину изделия.

Например, аббревиатура ПТ12.5-11.9 означает, что это плита под расчетную нагрузку 1250 кгс/м.кв., длиной 11 дм (1100 мм) и шириной 9 дм (900 мм).

Транспортировка и хранение

Транспортировка и хранение данных плит осуществляется по ГОСТ 13015.

Плоские плиты перекрытия можно перевозить специальным транспортом, при условии правильного и надежного крепления изделий. Хранить изделия необходимо в горизонтальном положении на устойчивой поверхности, уложенными штабелями, высота которых не должна превышать 2,5 м. Изделия необходимо укладывать на деревянные прокладки / подкладки в районе подъемных петель, обязательно на плотное и ровное основание.
